Lünettenvergleich SD alt/neu ------->

[Hannes]

Hier habe ich Euch mal Aufnahmen zum Vergleich der Lünetten
der SD 1665 und der SD 16660 gemacht.

Die Lünette der 1665 läßt sich in beide Richtungen drehen, indem man
die sie leicht nach unten drückt.
Die der 16660 hingegen dreht sich nur in eine Richtung und rastet
dabei 120 mal pro Umdrehung.

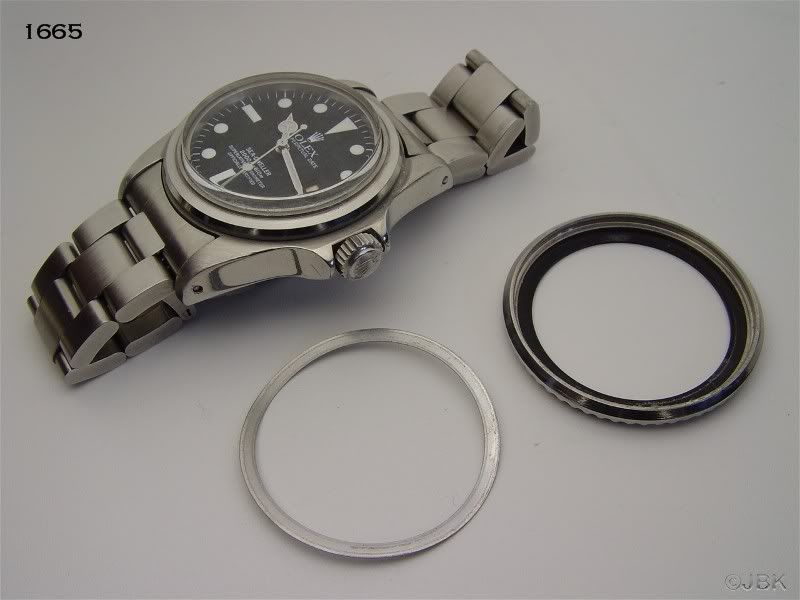

So sehen die beiden naggisch aus





Wie man sieht, ist der Federring der 1665 leicht gebogen. Dadurch wird
die Lünette in ihrer Einstellung fixiert und ist nur durch Herunterdrücken
derselben zu drehen.
Bei der 16660 hingegen dient dieser nicht gebogene Ring nur als
Distanzring.

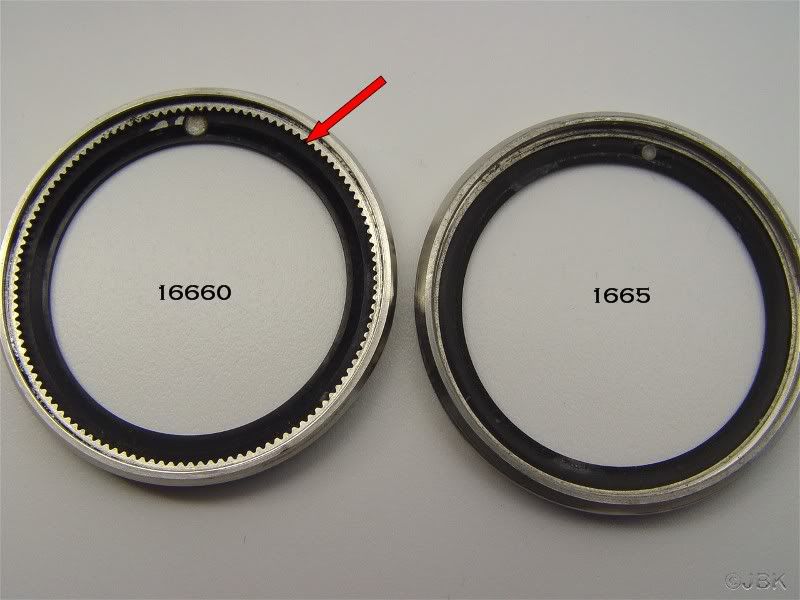

Hier die Lünetten von unten im Vergleich.
Die "Zahnung" der 16660 Lünette ist deutlich zu erkennen.

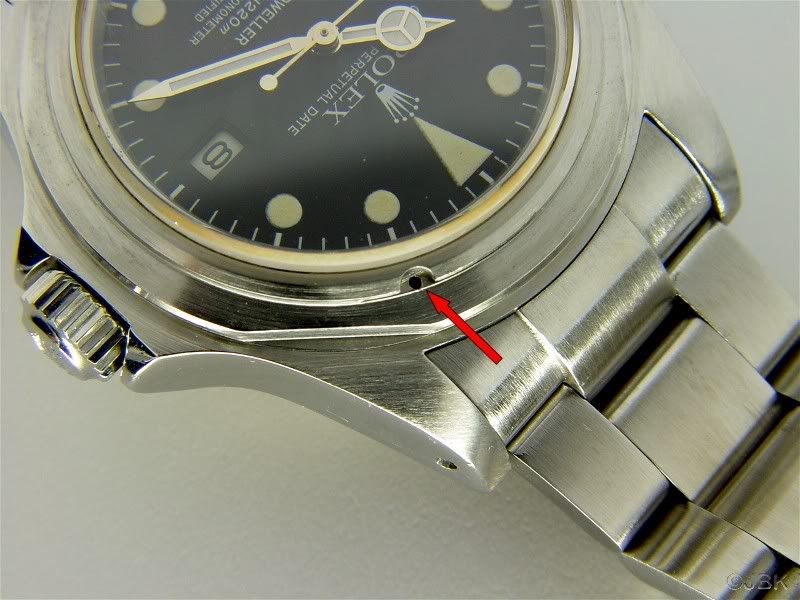

Das Einrasten bei der 16660-Lünette wird durch einen winzigen
Drahtstift ermöglich, welcher in diese Öffnung kommt:

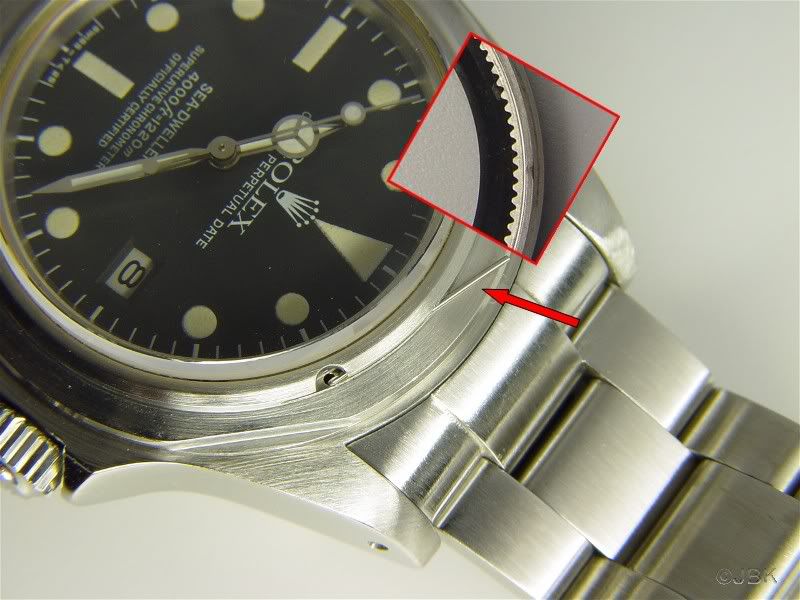

Und so sieht es dann mit dem Stift aus:


Ich hoffe, es hat Euch Spaß gemacht )
(Auch wenn das sicher die meisten von Euch schon wußten )

[Richie]

Ich wußte es nicht.
Vielen Dank für die Information. Und super geknipst.
Danke Hannes. )

[Kiki Lamour]

toller bericht, wusste das bisher nur von den alten gmts, wann war die umstellung?

[Kalle]

Klasse...man lernt eben nie aus...nur dazu...

[Hannes]

Original von Kiki Lamour
... wann war die umstellung?

Von Plexi auf Saphir.

[StefanS]

Perfekter sehr interessanter Bericht, so etwas erfährt und vorallem sieht man nicht jeden tag.

Vielen Dank Hannes für Deine Mühe und den super Fotos.

Gruß
Stefan

[GeorgB]

Danke Hannes ...

[ehemaliges mitglied]

Danke für die tollen Infos.
harry

[GMT - MASTER]

Danke für die Info....

[ehemaliges mitglied]

isch weiß nix, und isch weiß dat isch nix weiß


tolles Tutorium

weiter so

Gruß harald

[Peter 5513]

Klasse Hannes,

vielen Dank! Ich finde, solche Erklärstückchen sollten wir hier öfter haben. Das hilft allen nur weiter!

Grüße,

Peter

[sloth]

Vielen Dank für die Information Hannes !

[alexis]

kommt die feder zuerst rein und dann dass distanzblech und dann die lünette oben drauf oder erst distanzring,darüber die feder und dann die lünette bei der 16600?

[PCS]

Erst Distanzring, dann Feder, dann Lünette...

[alexis]

dange,dachte schon ich hätte es falschmontiert!

[Martini]

der mann ist gut, reschbeggd

[arndt]

Danke Hannes )

[Edmundo]

Hannes, mehr davon ...

[montana-max]

super gemacht, danke )

[immo123]

Original von Controller
isch weiß nix, und isch weiß dat isch nix weiß


tolles Tutorium

weiter so

Gruß harald

Wissen ist Macht. Ich weiss nichts.
Macht nichts.
