Exel-Tabellen-Diagramm-Problem

[NeyBerti]

...vorab: War mir nicht sicher, ob das hier rein passt oder in "Lebenshilfe" gehört... sonst bitte verschieben.

So, folgendes Problem:

Ich versuche gerade meine Fussbodenheizung mit Datenloggern für die Boden- und Raumtemperatur
"einzumessen" - das funktioniert soweit auch ohne Probleme.

Jetzt möchte ich die aufgezeichneten Daten (ein Messwert pro Minute), die von der Logger-Software
auch in einem Exel-Format gespeichert werden können (siehe Gästezimmer.xls), zu einem Diagramm
in Exel "umarbeiten".

Die Logger-Software kann zwar auch ein Diagramm erstellen, aber bietet leider nicht die Möglichkeit,
mehrere Verläufe der verschiedenen Räume gleichzeitig anzuzeigen.

Auf der x-Achse die Zeit, auf der y-Achse die unterschiedlichen Temperaturen in den verschiedenen
Räumen. Das wäre ja an sich nicht so schwierig, nur "interpretiert" Exel die Temperaturwerte irgendwie
nicht als Zahl - egal, welches Format ich der Zelle gebe. Tippe ich die Zahl im selben Feld per Hand
ein, geht es dann (siehe Gästezimmr-Test2.xls)

Was mache ich da falsch ?

[PTF]

vermutlich werden die Temps als Text eingelesen... konvertiere die mal als Zahl

https://support.office.com/de-de/art...c5bad0f0a885rm

[tela]

Excel (mit dem C) kann man beibiegen, das der Wert eine Zahl sein soll. Hierzu die Tabelle markieren, so das diese blau hinterlegt ist. Anschließend mit der RECHTEN Maustaste anklicken und im Context-Menü "Formatieren..." oder "Zelle Formatieren" anwählen. Hier die Felder als Zahlen definieren.

[heintzi]

Spalte markieren (die mit den Werten)

STRG+H
. ersetzen durch ,

Ist oft so bei Werten, die amerikanisch formatiert eingekippt werden.

[Gonzka]

Deine importierten Werte haben 2 Besonderheiten:
1.) Den Punkt anstatt dem Komma
2.) hinter der Dezimalstelle befindet sich noch ein unsichtbares <RETURN>
Lösung 1: Werte markieren
STRG+H
Suche nach: .
Ersetzen durch: ,
<Alle ersetzen>
Lösung 2:
Werte markieren
STRG+H
Suche nach: <Alt>-Taste drücken, 010 eingeben und <ALT>-Taste loslassen.
Ersetzen durch: Hier nichts eingeben
<Alle ersetzen>

Jetzt kannst du die Werte als Zahlen benutzen.

[NeyBerti]

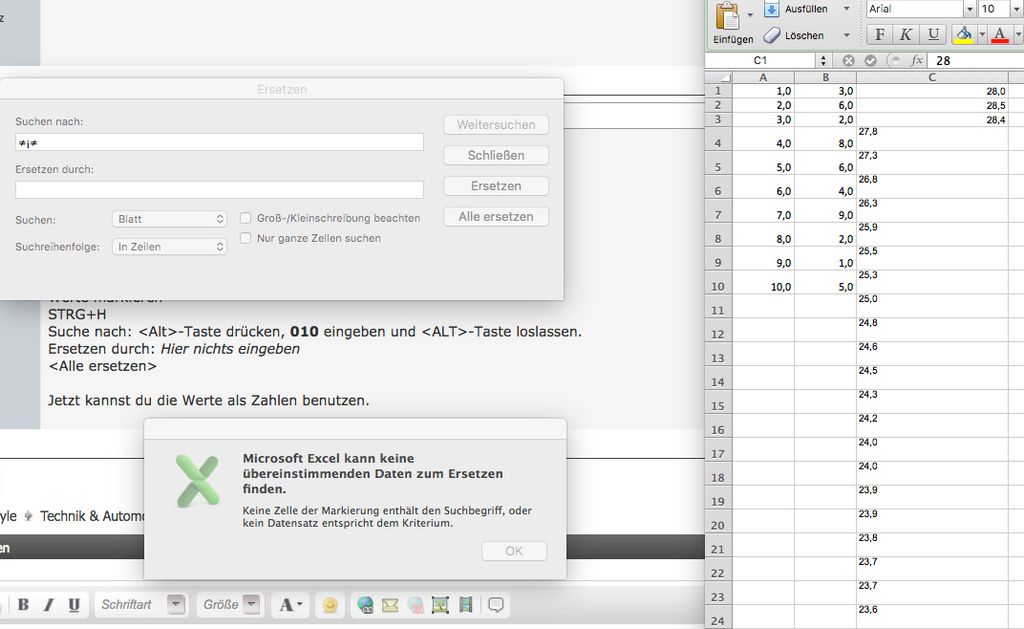

Den Punkt zum Komma machen hat geklappt... aber bei Lösung 2 passiert folgendes:

[ehemaliges mitglied]

Welche Logger Hard- und Software hast du?

[NeyBerti]

http://www.elitech.uk.com/temperatur..._RC_5_147.html

...und die dazugehörige Software für'n Mac

[ehemaliges mitglied]

Dank dir, das Thema finde ich interessant und würde es hier gerne weiter diskutieren

Auf dem Mac sind die Zeichen anders einzugeben - musst mal Googln.
Mit Excel gibts da wohl Probleme.

[NeyBerti]

So, nun funktioniert es...

Leider eher umständlich, aber besser als nichts. Das Entfernen des "Return" gestaltet sich beim
Mac wohl tatsächlich als sehr schwierig.

Die Logger-Software kann die Daten auch als Textdatei exportieren.

Diese Textdatei kann dann in Excel importiert werden; durch Formatierungsmöglichkeiten beim
Import lässt sich dieses unselige Return rauslöschen und man bekommt endlich verarbeitbare
Zahlen.

So sieht dann der Temperaturverlauf nach acht Tagen im Gästezimmer aus:



Jetzt muss ich nur noch die Datums-/Zeitangaben vernünftig auf die x-Achse bekommen, die anderen
Räume und die Außentemperatur einpflegen. Vielleicht klemme ich so´n Logger auch noch an den
Vor- und Rücklauf... man hat ja sonst nichts zu tun

Vielen Dank für Eure Hilfe...

[ehemaliges mitglied]

Und was liest du jetzt aus der Grafik raus?

[heintzi]

Krasses EKG. Ab zum Arzt.

[NeyBerti]

Und was liest du jetzt aus der Grafik raus?

Ich habe wohl recht einfache Thermostate, an denen sich nicht direkt x°C einstellen lässt. Halt nur 0-5-Skala.
Nun wollte ich mal schauen, bei welcher Außentemperatur ich welche Raumlufttemperaturen in Abhängigkeit
der Vorlaufttemperatur wie hinbekomme. Außerdem interessiert es mich, wie lange die Verzögerung ist, bis
die FB-Heizung eine bestimmte Raumlufttemperatur erreichen kann und wie lange sie dann noch"nachheizt",
wenn sie wieder aus ist.

Edit: Vielleicht brauche ich auch nur ´nen Grund, mir irgendwelche Hightech-Thermostate anschaffen zu müssen

[ehemaliges mitglied]

Wie misst du die Temp der FbH mit dem Logger?
Ich hatte das Thema, dass während der Kälteperiode es nie richtig warm wurde (unser Haus ist top isoliert)! Ich hatte immer das Gefühl, die FbH heizt nicht richtig.

[NeyBerti]

In jedem Raum liegt ein Logger auf'm Fußboden und einer klebt am Thermostat... Im Erdgeschoss sind acht Heizkreise gesteuert von fünf Thermostaten.

Das Problem mit Räumen, die nicht richtig warm werden wollten, hatte ich auch. Vor allem im Gästezimmer. Dort war die Durchflussmenge sehr gering, wenn die anderen Heizkreise auf waren.
Ich kann an meinem Verteiler allerdings die Durchflussmenge der einzelnen Heizkreise nicht manuell erhöhen.
Im Moment löse ich das so, dass ich die Vorlauftemperatur erhöhe, denn das geht manuell. Nur muss ich dann in den anderen Räumen die Thermostate runterstellen, sonst wird's dort wieder zu warm.

Daher die Messerei mit den Loggern...
