Überlegungen zur Saphirglasdicke der Deepsea

[Prof. Rolex]

Liebe Rolex-Fans,
irgendwie läßt mir die Deepsea keine Ruhe und ich habe mich gefragt, wie dick muß eigentlich das Saphirglas sein, um einer Wassertiefe von 3900 m zu widerstehen. Um diese Frage zu beantworten, habe ich auf die Schnelle einige Überschlagsrechnungen angestellt. Da aber bestimmt nicht alle Mitglieder an den Rechengängen interessiert sind, hier zunächst die Ergebnisse:

Resultierende Wasserkraft auf das Saphirglas in 3900 m Tiefe: ca. 3 Tonnen

Max. Flächenpressung zwischen Glas und innerem Stahlring: ca. 190 N/mm²

Erforderliche Dicke des Saphirglases (Annahme: planes Glas, Bruchsicherheit 1,2): ca. 7,5 mm, durch die Wölbung aber wahrscheinlich etwas dünner.

Zum Vergleich ergibt sich die erforderliche Saphirglasdicke der bisherigen Sea-Dweller mit ca. 4 mm bei einer zulässigen Wassertiefe von 1220 m.

Selbst wenn die absoluten Abmessungen (7,5 und 4 mm) nur theoretisch mit bestimmten Annahmen errechnet wurden und somit vielleicht von den tatsächlichen Werten abweichen, so dürfte doch das Verhältnis der Glasstärken zueinander (Faktor ca. 1,9-fach!) in etwa den Tatsachen entsprechen.

Das Saphirglas der Deepsea ist also fast doppelt so dick wie das der bisherigen Sea-Dweller.


ACHTUNG, nur für Interessierte folgen nun die Rechengänge:

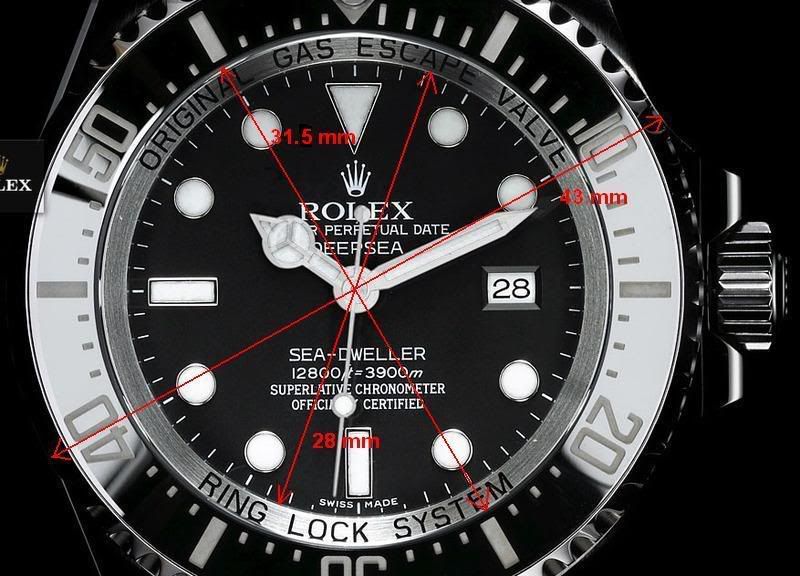

Einige aus dem Bild der Deepsea auf der Rolex-Homepage interpolierte und für die nachfolgenden Betrachtungen wichtige Abmessungen:



Durchmesser Uhr: 43 mm
Durchmesser Saphirglas: ca. 31,5 mm
Innendurchmesser Stahlring : ca. 28 mm

Zunächst die Berechnung der auf das Saphirglas einwirkenden resultierenden Wasserkraft:

Wassertiefe : 3900 m

Wasserdruck : pro 10 m Wassertiefe 1 bar + atmosphärischer Außendruck von 1 bar

=> 3900/10 + 1 = 391 bar

1 bar = 10 hoch 5 Pa => 39.100.000 Pa

Saphirglasdurchmesser ca. 31,5 mm => Fläche 779 mm² = 7,79 x 10 hoch -4 m²

=> Wasserkraft = 39.100.000 N/m² x 7,79 x 10 hoch -4 m² = 30459 N

Die auf das Saphirglas wirkende Wasserkraft beträgt also in 3900 m Tiefe ca. 3 Tonnen!

Diese Last wird von dem Saphirglas auf den inneren Stahlring mit einer Fläche von

A= Pi x (31,5 hoch 2 – 28 hoch 2)/4 = 164 mm²

übertragen und erzeugt eine Flächenpressung zwichen Glas und Stahlring von 30459/164 = ca. 190 N/mm².

Nun folgt eine stark vereinfachte Berechnung der maximalen Spannung im Saphirglas.

Vereinfachende Annahme: Bei dem Saphirglas handelt es sich um eine mit einer gleichmäßigen Flächenlast belastete plane Kreisplatte, die am Rand eingespannt ist. Für diesen Fall ergibt sich die größte Spannung in der Plattenmitte überschlägig nach folgender Formel:

Sigma = 0,488 x p x d hoch 2 / h hoch 2

p = Wasserdruck = 39.100.000 Pa = 39,1 N/mm²
d = Saphirglasdurchmesser = 31,5 mm
h = Dicke des Saphirglases = gesucht

Um die Dicke des Saphirglases zu ermitteln ist zunächst die zulässige Spannung festzulegen und dann die Gleichung nach h aufzulösen.

Aber bei welcher Spannung bricht ein Saphirglas?

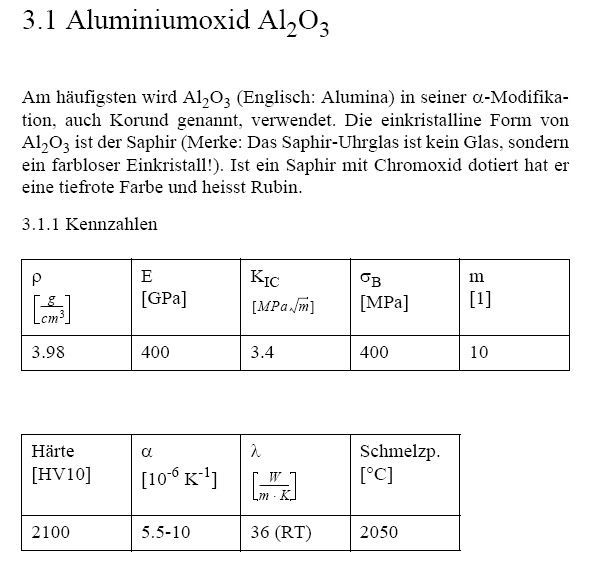

Gesucht und gefunden:


(Quelle: Script Ingenieurkeramik I, ETH Zürich)

Die Bruchspannung beträgt also 400 MPa = 400.000.000 N/m² = 400 N/mm²!

Annahme: In Ermagelung genauerer Daten wird angenommen, daß Rolex ein Saphirglas mit entsprechender Bruchspannung verwendet.

Annahme: Der Bruchsicherheitsfaktor ist von Rolex mit 1,2 gewählt worden. Das Glas der Deepsea würde also bei einer Tauchtiefe von ca. 4700 m versagen, was als Sicherheit ausreichend erscheint.

Also liegt die zulässige Spannung im Glas bei 400/1,2= 333 N/mm².

Nun läßt sich die erforderliche Saphirglasdicke berechnen:

h = Wurzel aus (0,488 x 39,1 N/mm² x (31,5 mm) hoch 2 / 333 N/mm2) = 7,5 mm

Wäre das Saphirglas der Deepsea plan, so würde sich mit obigen Annahmen eine erforderliche Dicke von ca. 7,5 mm ergeben. Da das Glas aber tatsächlich gewölbt ist, wird die erforderliche Dicke vermutlich etwas geringer sein,

Für die bisherige Sea-Dweller mit einer zulässigen Wassertiefe von 1220 m (Wasserdruck 123 bar = 12,3 N/mm², Saphirglasdurchmesser ca. 29,5 mm) würde sich eine erforderliche Saphirglasdicke von

h = Wurzel aus (0,488 x 12,3 N/mm² x (29,5 mm) hoch 2 / 333 N/mm²) = 4,0 mm

ergeben.

=> Das Glas der Deepsea muß fast doppelt so dick sein, wie das der bisherigen Sea-Dweller.

Viele Grüße
Matthias

[Skip*17]

Wow... sehr interessant... vielen Dank für die Arbeit....

aber

hast Du viel Zeit...

[weyli]

Na, gehts ned no a bisserl genauer ????






















Danke für Deine Benühungen !!!!!!!!

( Übrigens, Sie geht mir auch nicht mehr aus dem Kopf )

[Moehf]

krass, verstanden hab ich nur, dass das Glas saudick ist :-)
Danke!

[Kermit]

Super genial - Danke Matthias!

[Fiona111]

Beeindruckend für was mein Lieblingsschulfach gut ist.

Danke

[vintagefan9]

Danke für die Arbeit, ist ja hochinteressant, und dann doch recht einfach zu berechnen. Hat das Dipsi Glas eigentlich die Laserkrone? Da wäre jetzt interessant ob die Krone das Glas in seiner Gitterstruktur stört, bzw. schwächt. Das Einbringen ist ja mit Temperaturerhöhung verbunden, was das umleigende Kristallgitter sicher etwas schächt. Vielecith von daher die doch recht groß bemessene Sicherheitsreserve?

[Fastclimber]

Nach der Auflösung fehlt mir der smiley mit den total verdrehten Augen

Danke für die Arbeit, wie immer

[Spongehead]

Der Wahnsinn !!!

Prof. Rolex !!!! Den Namen trägst Du zu Recht !!!


Viele Grüße,

Daniel

[semmi]

lauter Wahnsinnige hier

[PCS]

Stark!

[Rolex1970]

Danke für diesen sehr interessanten Bericht mit den Ausführungen, Merci!

Gruss Pascal

[slimshady]

Respekt !

[jk737]

beeindruckend vielen Dank!

[retsyo]

Vielen Dank für's einstellen, Matthias!

[neunelfer]

Forschtbar so en digges Glas....

Dir Matthias vielen Dank für die super interessante Berechnung!!

[fleckinet]

Keine Ahnung was Du da schreibst, ich hatte in Mathematik immer eine 4- mit Rücksicht auf die Eltern...

[newharry]

Vielen Dank für die fantastischen Berechnungen

Ichmeine mich zu erinnern, irgendwo in den Weiten des Internet schon eine Angabe zur Dicke des Spahierglases der DEEPSEA gelesen zu haben ... aber wo ...

[PBW]

Original von Prof. Rolex

=> Das Glas der Deepsea muß fast doppelt so dick sein, wie das der bisherigen Sea-Dweller.

Hatte ich , so Pi mal Daumen, geschätzt

[UbooHack]

Da hat jemand in den Physikstunden aufgepasst. Respekt.

Es Grüsst

Urban
