Mehrere USB-C Geräte gleichzeitig laden - in Reihe schalten?

[Edmundo]

Ich möchte mir ein Ladedock drucken für 3 Geräte. Hier werden drei Geräte auf je einen männlichen Stecker verbunden/aufgesteckt.

https://www.ebay.de/itm/333900960574

Frage: brauche ich dazu eine Schaltung oder reicht es, diese einfach in Reihe zu schalten und durch zu verbinden? Wie sieht das der USB-C Standard vor?

Auf die andere Seite kommt eine Buchse, wo dann ein Kabel an einem Ladegerät hängt. Ziel ist es also, mit einem Kabel drei Geräte gleichzeitig zu laden.

[Kabelkasper]

Ich würde das parallel verkabeln. Nicht in Reihe. Also sternförmig von der Quelle aus gesehen

[Edmundo]

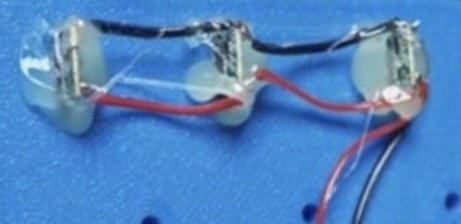

Ich hätte das auch zunächst so gemacht, habe aber so was gefunden im Netz:



Daher die Frage.

Danke Dir schon mal.

[fmx]

Kommt auf das Ladegerät an, die Geräte werden sich dann halt den Ladestrom teilen.

[Artur]

Wenn ALLE gleichzeitig plusseitig mit Plus verbunden sind UND auch ALLE gleichzeitig minusseitig mit Minus verbunden sind dann entspricht es dem Bild und ist auch keine Reihenschaltung..

[Artur]

So geht Reihe, aber bitte nicht für Deine Anwendung


[löwenzahn]

Zusammenfassend:
Die Anschlüsse parallel, wie auf dem Bild in Post #3 gezeigt, verdrahten.
USB C macht bis zu 3A pro Anschluss. Das Ladegerät sollte also 3x3A = 9A plus 20% Reserve leisten können. Also mindestens 11A. Dann glüht das Ladegerät nicht immer bei 3 gleichzeitigen Ladevorgängen.

Michael

[Edmundo]

Cool, danke.

[Kabelkasper]

Genau. So meinte ich das. Viel Erfolg beim bauen

[Artur]

Sternförmig überfordert Nichtelektriker sofort...

[Soeckefeld]

verstehe dass man das easy selber bauen möchte.... oder fertig kaufen

[Kabelkasper]

Ich denke diese dreier Station soll in irgendwas spezielles integriert werden, daher möchte er sich das Drucken.

[Edmundo]

Ja und ich möchte weniger Kabelsalat. So brauche ich das Teil + 3 Kabel + eine Verlängerung, bei meiner Lösung ist es einen Box wo alles direkt reingesteckt wird plus eine Zuleitung.

Statt der o.g. Kiste könnte ich ja besser ein 3-Fach-Ladegerät nehmen wo ich 3 usb Kabel direkt einstecken kann. Aber das ist nicht das was ich will.

[Artur]

Zu einfach ist auch doof...

[dj74]

Kann das denn mit so einer simplen Parallelschaltung überhaupt funktionieren?
Meines Wissens gibt es bei USB einen Handshake, mit dem die benötigte Stromstärke ausgehandelt wird um höhere Stromstärken zu ermöglichen.
Und das kann ja bei einer Parallelschaltung nicht für jeden Anschluss individuell geschehen.

[löwenzahn]

Sollte funktionieren. Möglicherweise erkennen die Ladeelektroniken der angeschlossenen Geräte einen Spannungsabfall an deren Eingängen, der auf das Zusammenbrechen der Ladespannung und damit auch des Ladestroms hinweisen würde und regeln die Stromaufnahme herunter.

Michael

[corona]

Ein 4f-USB-Ladegerät vonm Anker (zigarettenschachtelgroß und direkt in die Steckdose) mit 4 kurzen USB-C-Peitschen wäre zu einfach, wa?

[Spacewalker]

Bei der von Elmar angestrebten Lösung wird sicherlich nur eine 5V Standardladung möglich sein.

Quick-Charge mit u.a. höherer Spannung wird ohne einzelne Kommunikation mit den Geräten nicht funktionieren.

[Frankie63]

Für die reine Laderei benötigt man keinen Controller-Chip.
Damit die zu ladenden Geräte aber in den Schnelllademodus umschalten, muss bei jedem Anschluss ein 200 Ohm Widerstand zwischen die Pins der Datenleitungen gelötet werden.
Ansonsten wird nur langsam geladen, egal, wieviel Power die Stromversorgung hat.

Quelle: c't 2/2016 Seite 108.

Viele Grüße
Frank

[löwenzahn]

Kannst Du das bitte präzisieren Frank?

Michael
