Megasonic 720Hz

Ich möchte euch heute eine weitere Stimmgabeluhr vorstellen.

Es ist eine seltene Omega. Warum ist diese Omega so selten? Sie hat ein sehr seltenes Werk, genannt Megasonic. Es handelt sich um ein Manufakturwerk, das nur von Omega hergestellt und 1973 vorgestellt wurde. Zwei Megasonic-Kaliber wurden hergestellt. Das 1220 (Date) und das 1230 (Day + Date).

In der Literatur gilt das Megasonic als der Höhepunkt der Stimmgabeltechnik, welche ich hier jetzt nicht noch mal erläutern möchte.

In meiner Omega schwingt eine asymmetrische (!) Stimmgabel, aber nicht mit der üblichen Frequenz von ca. 300Hz, sondern mit 720hz. Diese hohe Frequenz garantiert enorme Präzision und Schlagunempfindlichkeit, alle Megasonic sind Chronometer. An der Stimmgabel ist eine hermetisch abgeschlossene und mit Öl befüllte, durchsichtige Box in der sich auf Rubinen gelagert das Klinkenrad von 1,2mm Durchmesser mit 180 Zähnen befindet. Durch das waagerechte "Schütteln" fängt es an sich zu drehen und durch eine teilweise magnetische Übertragung wird es bis an die Zeiger weitergeleitet. Die Verbindung dieses "Systems" mit dem Uhrwerk ist magnetisch und erfolgt über ein vierpoliges, auf den Klinken befestigtes Scheibchen aus Platin-Kobalt, der besten damals verfügbaren permanentmagnetischen Legierung. Omega hielt über 12 Patente auf dieses Werk. Max Hetzel entwickelte dieses Werk, um sein eigenes von Bulova gehaltenes Patent zu umgehen. Insgesamt wurden rund 10.000 Megasonic-Werke hergestellt, die in diversen Gehäusen eingeschalt wurden.

Jetzt aber ein Foto. Mit mehr kann ich nicht dienen, da sich die Uhr beim Konzi befindet. Ich wollte euch die Uhr aber trotzdem vorstellen. Es wird ein Lederband angefertigt. Wie ihr auf dem Foto sehen könnt, passt es nicht so toll, es wirkt etwas dünn. Ich habe mich für Kalb entschieden, da es am schlichtesten ist.

http://i5.photobucket.com/albums/y18...as/Bild242.jpg

So sollte das Band anliegen:
http://images.antiquorum.com/158/medium/186.jpg
Quelle: Omegamania.com, Lot 186

Weitere Bilder reiche ich nach, wenn die Uhr wieder da ist.

Bedanken möchte ich mich zum Schluss noch bei Christian (Red_Sub69) und Matthias (Prof. Rolex) für die Hilfe bei der Recherche.

Hi Andreas,
vielen Dank für die Vorstellung Deiner Megasonic 720. So gibst Du mir auch die Gelegenheit Dir noch einmal öffentlich zu dieser Uhr zu gratulieren.

Als kleine Ergänzung zu Deinem Beitrag findest Du nachfolgend noch einige Scans aus meinem Omega-Archiv.

Die Bedienungsanleitung zur Megasonic 720 Hz:

http://img.photobucket.com/albums/v4...f720-1prot.jpg

http://img.photobucket.com/albums/v4...f720-2prot.jpg

http://img.photobucket.com/albums/v4...f720-3prot.jpg

http://img.photobucket.com/albums/v4...f720-4prot.jpg


Und zum Abschluß noch eine Vergleichstabelle der bei Omega verwendeten Systeme elektronischer Uhren aus der „Omega Electronic-Fibel“ von 1975:

http://img.photobucket.com/albums/v4...Tab-1_prot.jpg

http://img.photobucket.com/albums/v4...Tab-2_prot.jpg

Gruß
Matthias

Vielen Dank Matthias!Sehr interessant!

Noch mal offiziell herzlichen Glückwunsch, Andreas (ich kannte sie ja schon ein paar Tage)! :gut:

Vielen Dank für die ausführliche Vorstellung und die Informationen, auch an Matthias.
Ich bin für sowas leider immer zu faul... :weg:

Schön gemacht... :gut:

Hochinteressante Ausführungen, vielen Dank! :gut:

Megasonic mit Glasboden. Da ist einer genau so fertig, wie ich! :D

http://s141.photobucket.com/albums/r...asonicdivx.flv

Meine soll übrigens Ende der kommenden Woche wieder bei mir sein.

@Andreas und Matthias: Danke. Sehr interessante Uhr und Berichte/Scans.

Wirklich interessant!!!

klasse bericht!
und danke für den booklet-scan :gut:

Ich habe meine Uhr soeben abgeholt. Allerdings ohne neues Band. Sieben Wochen waren mir genug! Ich sehe mich morgen mal in Köln um.

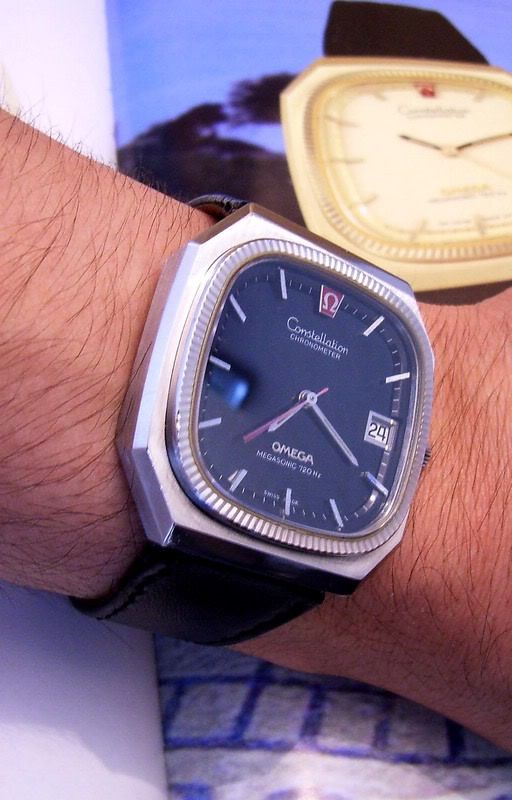

Nun doch mit Band.

Nur mal auf die Schnelle, da ich nicht die Tage nicht so viel Zeit habe.

http://i5.photobucket.com/albums/y18...wsms240507.jpg
